成林工程小知識 你所不知道的「一般樑穿孔補強」



上期工程小知識為大家解析一般樑的鋼筋組立，此次再次跟隨工程小知識，深入帶大家解析所謂的「一般樑穿孔補強」～

如將鋼筋混凝土建築比喻為人體，那鋼筋混凝土就如同骨架與肌肉，而水電管線就如同血脈筋絡一般的存在。在水電配管的過程中難免會有穿樑的需求，為符合結構安全與必要設置安排，其延伸出相應的結構工程規範，這裡就整理出「一般樑穿孔補強」的要點！

​

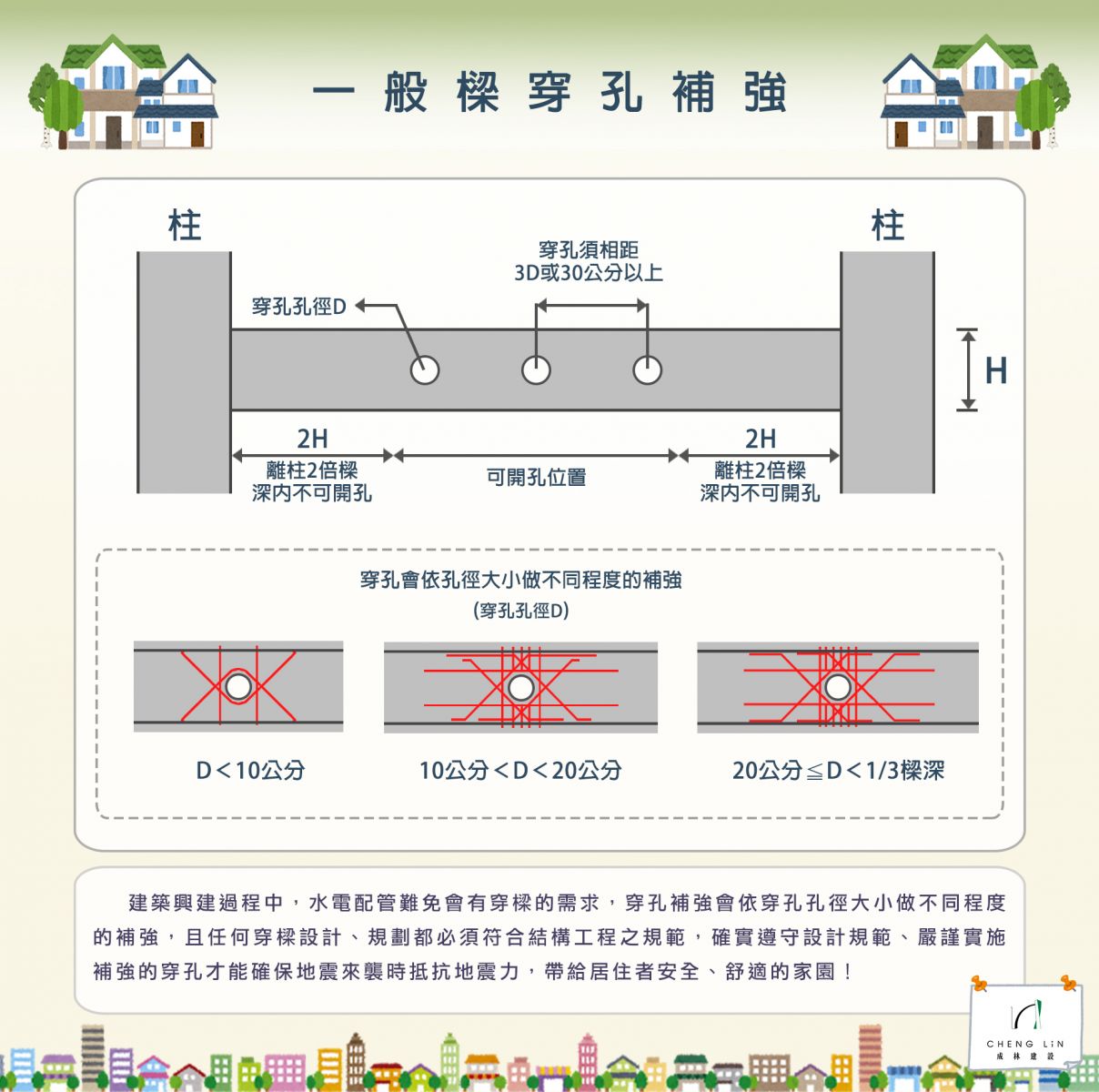

1. 穿孔孔徑不可大於1/3樑深。

2. 穿孔不可在同一斷面垂直排列。

3. 距柱面2倍樑深範圍內不得穿孔。

4. 穿孔水平排列須相距3倍穿孔孔距或30公分以上。

5. 各補強筋(樑箍筋除外)，須自鋼筋交點起有足夠伸展長度。

6. 穿孔外緣與鋼筋距離須滿足設計規範之保護層厚度。

7. 穿孔處之樑箍筋平移至孔之兩側。

​

「一般樑穿孔補強」會依穿孔孔徑大小做不同程度的補強，且任何穿樑設計、規劃都必須符合結構工程之規範，確實遵守設計規範、嚴謹實施補強的穿孔才能確保地震來襲時抵抗地震力，帶給居住者安全、舒適的家園！

​

參閱資料：中華民國結構工程技師公會全國聯合會
