成林工程小知識 你所不知道的「樑筋」
Thu 23.2023
常看我們工程小知識的大家，一定都知道柱、樑就像人體的骨骼一般支撐起整棟建築的重量，此次跟隨工程小知識的腳步，讓我們帶您解析你所不知道的「樑筋」！
要解析「樑筋」綁紮之前，先帶大家了解一下「樑」與「柱」的基本關係～
在建築結構中「柱」主要承擔起整棟建築的重量；「樑」水平設置於柱上，負責承擔每層樓的樓版重量，再將載重傳導至兩端的柱子。結構中又因施作位置不同，分為「一般樑」、「地樑」等，此次小知識著墨於「一般樑」重點解析。

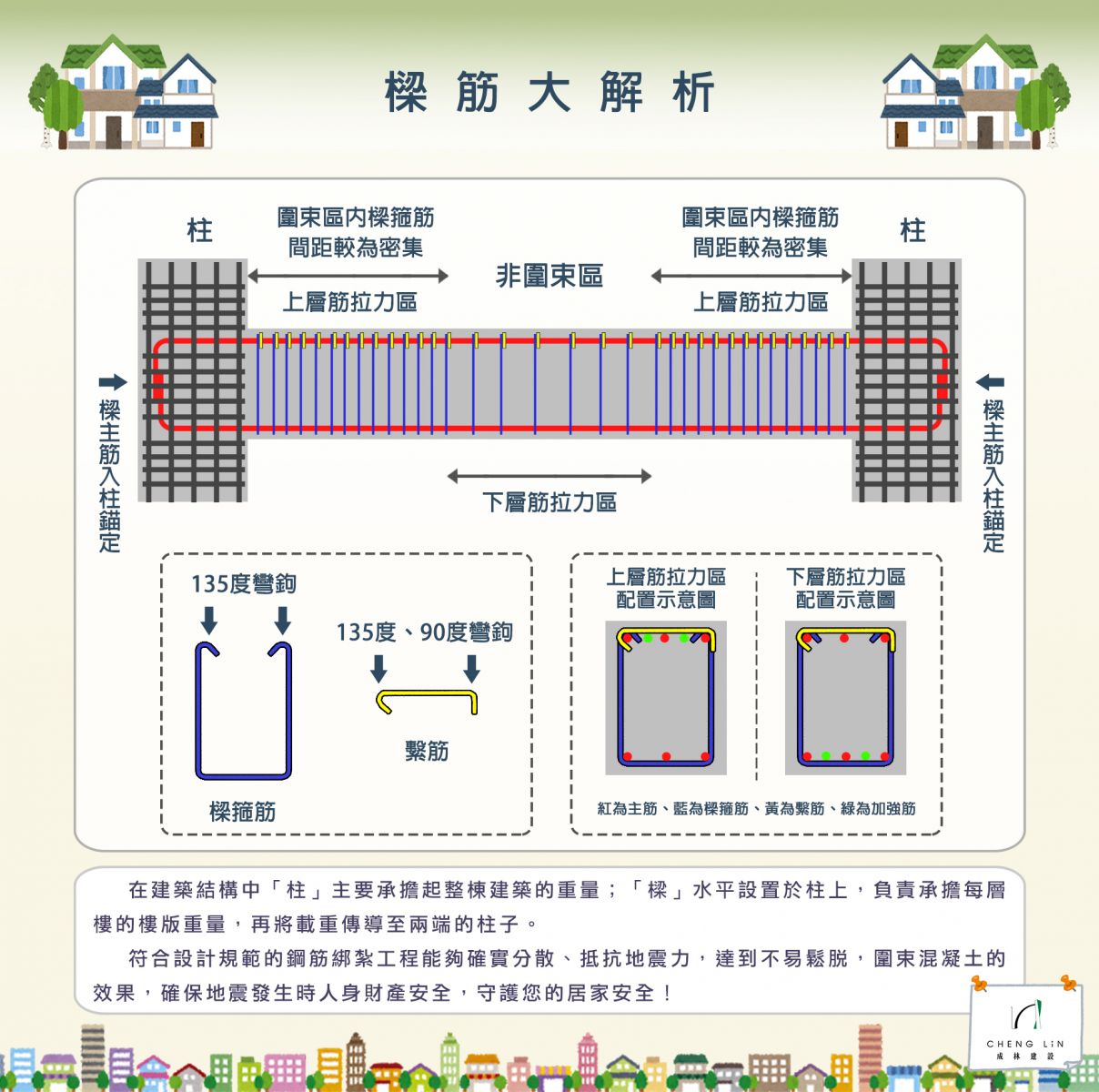

「一般樑」所指一樓底版以上的樑，鋼筋的組立主要由主筋、樑箍筋、補強筋、繫筋綁紮而成。
1. 樑的主筋又分為上層筋與下層筋，上下層主筋兩端皆有90度彎鉤，入柱內錨定，使樑主筋與柱筋充分連結，當地震力來襲時能有效將力傳導至柱子。
2. 樑箍筋兩端135度彎鉤，呈現U字型，橫向綁紮於主筋上，間距會依不同工程規範與建築型式而作規劃，圍束區內因需承受較大的地震力，箍筋間距相較於非圍束區更密集。
3. 補強筋綁紮於樑的拉力區，增強其結構抗拉性。
4. 繫筋一端90度、一端135度彎鉤勾住主筋，交錯綁紮於樑箍筋上，增強結構的混凝土圍束效果。
前幾篇工程小知識中，也有解析柱筋結構，這次藉由解析樑筋結構，讓大家更全面了解到建築工程中的精細與奧妙，同時也讓大家了解到符合設計規範的鋼筋綁紮工程能夠確實分散、抵抗地震力，達到不易鬆脫，圍束混凝土的效果，確保地震發生時人身財產安全，守護您的居家安全！
