成林工程小知識 你所不知道的「地樑筋」

​

不知道大家還有沒有印象，前幾期工程小知識中解析了「一般樑」的鋼筋組成，這回再次跟隨工程小知識的腳步，帶大家了解「地樑筋」！

​

在講解「地樑筋」之前，先帶大家複習一下「樑」與「柱」的基本關係～

建築結構中「柱」主要承擔起整棟建築的重量；「樑」水平設置於柱上，負責承擔樓版重量，將載重傳導至兩端的柱子，其中樑又可分為「一般樑」、「地樑」，此次講解的「地樑」是指基礎結構中的樑(於1樓底版下)喔！

​

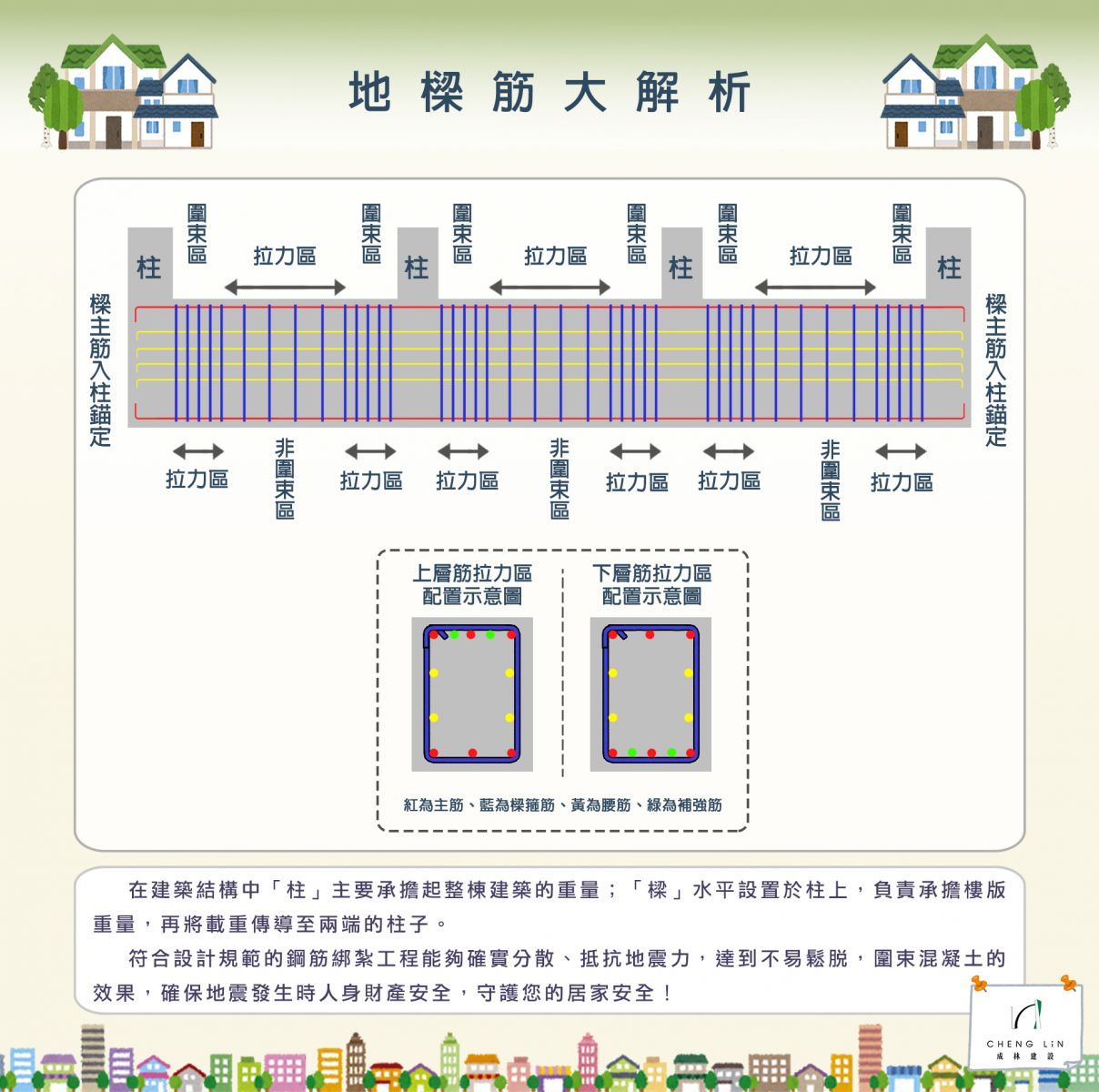

「地樑」的鋼筋組立主要由樑主筋、腰筋(腹筋)、樑箍筋、補強筋綁紮而成。

​

1. 樑主筋又分為上層筋與下層筋，上下層主筋兩端皆有90度彎鉤，入柱內錨定，使樑主筋與柱筋充分連結，當地震力來襲時能有效將力傳導至柱子。

​

2. 腰筋(腹筋)綁紮於地樑中間位置的兩側，兩端90度彎鉤入柱錨定，增強高度較高的地樑鋼筋結構抗拉性，腰筋的數量與間距會依不同工程規範與建築型式而作設計規劃。

​

3. 樑箍筋一端135度、一端90度彎鉤，橫向交錯綁紮於主筋、腰筋上，間距會依不同工程規範與建築型式而作設計規劃，圍束區內因需承受較大的地震力，箍筋間距相較於非圍束區更密集。

​

4. 補強筋綁紮於樑的拉力區，增強其結構抗拉性。

​

結合前幾篇的工程小知識，一路帶大家解析了柱、一般樑、地樑的鋼筋組立與配置，了解建築工程中的精細與奧妙，從設計規劃、鋼筋綁紮、混凝土灌漿，所有細節環環相扣，只為確保地震發生時人身財產安全，守護您的居家安全！

​

參閱資料：中華民國結構工程技師公會全國聯合會
